Информационное моделирование или BIM (BIM — Building Information Modelling) все уверенней и уверенней внедряется в современную проектную деятельность. В различных областях современных проектных разработок таких как архитектурные и конструкторские решения, инженерное обеспечение и сети без системы автоматизированного проектирования, в основе которой лежит единая информационная модель здания уже не обойтись.

Обнаружить проектные ошибки и выявить все коллизии в инженерных сетях и в различных конструкциях стало еще проще благодаря автоматизированному процессу поиска коллизий. Исправить такие ошибки на ранних стадиях проектирования намного проще чем копить и обнаружить их в процессе монтажа. Работая с одной информационной моделью, участники проекта видят все изменения, внесенные разработчиками смежных разделов, и могут оперативно на них среагировать.

Различные параметрические объекты, используемые одним из программным комплексом Revit, который реализует принцип информационного моделирования (BIM), известные как «семейства», служат для представления различных строительных элементов и инженерного оборудования. Эти объекты содержат не только геометрические параметры, которые можно визуализировать, но и различные данные оборудования и его свойства.

Учитывая современные тенденции в проектировании и требования предъявляемых к объектам используемых в информационном моделировании ООО «ПК «Технология» разработало информационные модели семейства Revit Российских промышленных электрических конвекторов ЭКСП2. Семейства выполнены в детализации LOD300.

Отображение на плане (при выборе низкой детализации) в виде условно-графического обозначения (УГО) по ГОСТ 21.210-2014. Семейства содержат необходимые технические и идентификационные данные о продукции, которые можно просматривать в Диспетчере свойств Autodesk Revit.

Информационные модели продукции - Электрический промышленный конвектор - относятся к категории ОБОРУДОВАНИЕ. Они выполнены загружаемыми семействами. Параметры соответствуют файлу общих параметров ФОП2019, рекомендованных Autodesk. Значения параметров осуществлено с применением таблиц поиска (*.csv). Файлы семейств содержат все типоразмеры.

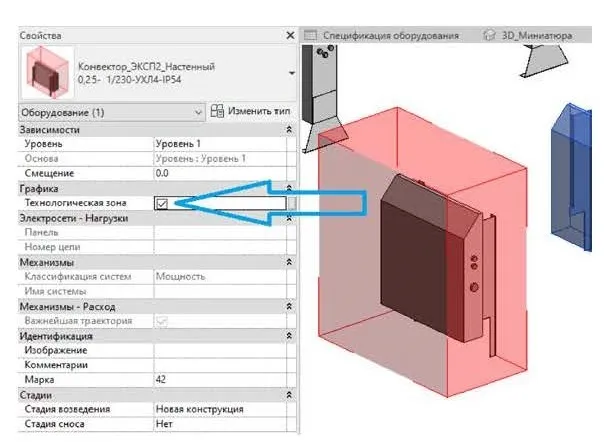

При необходимости проектировщик самостоятельно может включить отображение технической зоны обслуживания.
